你家的不銹鋼鍋在偷偷“進化”？看懂304/316背后的材料密碼
鍋具的“隱形進化史”
從鐵鍋到不粘鍋，再到如今占據(jù)廚房半壁江山的不銹鋼鍋，鍋具的材質(zhì)演變堪稱一部“人類對抗腐蝕”的科技史。而近年來，304、316等不銹鋼標(biāo)號頻繁出現(xiàn)在鍋具宣傳中，仿佛一串神秘的密碼。這些數(shù)字背后，藏著怎樣的材料科學(xué)邏輯？為何同樣是“不銹鋼”，價格和性能卻天差地別？今天，我們從實驗數(shù)據(jù)出發(fā)，用顯微鏡般的視角，解析不銹鋼鍋具的“進化密碼”。
01 不銹鋼的“防護盾”：鉻與氧的化學(xué)反應(yīng)
不銹鋼之所以“不銹”，核心在于其表面的鈍化膜——一層僅幾納米厚的氧化鉻（Cr?O?）。這層膜能隔絕氧氣和水，阻止金屬進一步氧化。但不同標(biāo)號的不銹鋼，鈍化膜的穩(wěn)定性和修復(fù)能力差異顯著，而這取決于它們的合金配方。
關(guān)鍵元素解析：
1. 鉻（Cr）：含量≥12%時才能形成有效鈍化膜，304和316均含18%鉻，但后者通過添加鉬（Mo）進一步強化耐蝕性。
2. 鎳（Ni）：提升韌性和抗酸性，304含8%鎳，316則含10%。
3. 鉬（Mo）：316的“殺手锏”，能抵御氯離子腐蝕，尤其在海水或高鹽環(huán)境中表現(xiàn)優(yōu)異。
實驗對比：
- 鹽霧試驗（模擬海洋環(huán)境）：316的耐蝕性比304高30%以上，1000小時試驗后，304表面出現(xiàn)明顯點蝕，而316僅輕微變色。
- 點蝕電位測試：316的臨界點蝕電位更高，表明其鈍化膜更難被氯離子擊穿。
02 304vs316：廚房中的“攻防戰(zhàn)”
1. 日常場景：304的性價比之選
304不銹鋼（國標(biāo)06Cr19Ni10）是廚房的“萬金油”。它對自來水、弱酸性食物（如番茄、檸檬）的耐蝕性足夠，且成本較低。實驗顯示，在pH=3的醋酸溶液中浸泡24小時，304的腐蝕速率僅為0.01 mm/年，幾乎可忽略不計。
但注意！
- 高溫+高鹽：長時間燉煮咸湯時，氯離子濃度升高，304可能出現(xiàn)局部點蝕（鍋底白點），雖不影響使用，但影響美觀。
2. 316的“高端局”：對抗腐蝕的終極防線
316不銹鋼（國標(biāo)022Cr17Ni12Mo2）因添加2%-3%的鉬，成為“腐蝕克星”。它在以下場景優(yōu)勢明顯：
- 沿海地區(qū)：空氣中鹽分高，316的鈍化膜更穩(wěn)定。
- 強酸性料理：如長時間腌制泡菜（pH可低至2.5），316的腐蝕速率比304低50%。
- 醫(yī)療與食品工業(yè)：316通過電解拋光至粗糙度Ra≤0.4μm，內(nèi)壁光滑不易滋生細菌，符合食品安全標(biāo)準(zhǔn)。
實驗數(shù)據(jù)對比：
性能指標(biāo) | 304不銹鋼 | 316不銹鋼 |
氯離子耐受濃度 | ≤200ppm | ≤1000ppm |
鹽霧試驗壽命 | 500小時 | 1500小時 |
點蝕電位（mV） | +250 | +450 |
（數(shù)據(jù)來源：鹽霧試驗ASTM B117及電化學(xué)測試）
03 不銹鋼鍋的“隱形殺手”：那些被忽視的腐蝕類型
除了常見的銹跡，不銹鋼還可能遭遇更隱秘的腐蝕形式：

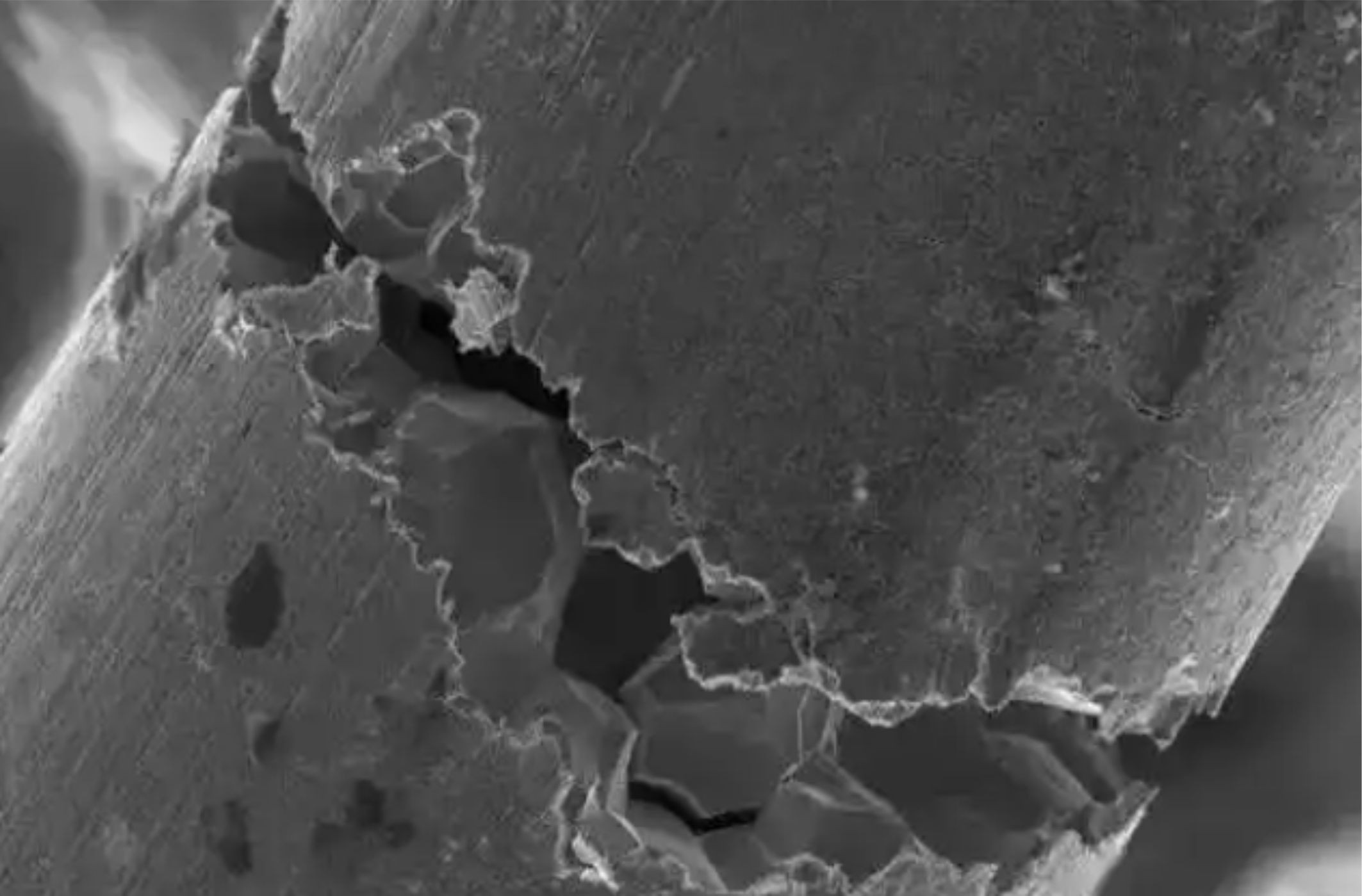

1. 晶間腐蝕：焊接或高溫加熱時，晶界處鉻元素與碳結(jié)合成碳化鉻，導(dǎo)致局部貧鉻，引發(fā)裂紋。實驗顯示，304在650℃加熱2小時后，晶間腐蝕深度可達0.1 mm。
2. 縫隙腐蝕：鍋具手柄與鍋體連接處易積累水垢，形成缺氧環(huán)境，加速腐蝕。316因含鉬，對此類腐蝕的抵抗力更強。
3. 應(yīng)力腐蝕開裂：長期承受高溫高壓的鍋底，若材質(zhì)不均勻，可能產(chǎn)生微裂紋。冷軋工藝的316鍋具因晶粒更細密，風(fēng)險更低。
04 科學(xué)選鍋指南：數(shù)據(jù)驅(qū)動的決策
1. 根據(jù)使用場景選材質(zhì)
- 普通家庭：304足夠應(yīng)對日常烹飪，性價比高。
- 海鮮愛好者/沿海用戶：優(yōu)先選316，避免氯鹽腐蝕。
- 專業(yè)廚房：推薦316L（低碳版），焊接部位更耐蝕。
2. 看懂參數(shù)避坑
- 壁厚：家用鍋具推薦≥0.8 mm，承壓1.6 MPa以上
（公式：( t = \frac{P \times D}{2S} )，t=壁厚，P=壓力，D=直徑，S=材料強度）。
- 認(rèn)證標(biāo)準(zhǔn)：認(rèn)準(zhǔn)GB 4806.9食品安全認(rèn)證，避免重金屬析出。
3. 警惕材質(zhì)造假
- 201冒充304：用磁鐵檢測（304微磁性），或要求商家提供光譜檢測報告。
- 虛標(biāo)承壓值：索要第三方檢測報告（如SGS抗壓測試）。
05 未來趨勢：不銹鋼鍋的“科技進化”
1. 表面處理技術(shù)：如等離子噴涂氮化鈦，硬度提升3倍，耐刮擦性更強。
2. 復(fù)合材質(zhì)：鋁+不銹鋼夾層，兼顧導(dǎo)熱與耐蝕。
3. 環(huán)保工藝：低碳316L（碳含量≤0.03%），減少晶間腐蝕風(fēng)險。
鍋具中的材料哲學(xué)
一只不銹鋼鍋，不僅是烹飪工具，更是材料科學(xué)的微型實驗室。從18%鉻的氧化膜，到2%鉬的氯離子防線，每一個數(shù)字背后，都是人類對抗自然腐蝕的智慧結(jié)晶。下次挑選鍋具時，不妨多看一眼標(biāo)號——它或許正悄悄定義著你家廚房的“壽命”與“健康”。
